ADataMatrixu10 x 10je nejmenší symbol ECC 200 DataMatrix, který se skládá z mřížky 10 x 10 používané k kódování velmi malých množství dat.

Vzhledem k své minimální stopě - často kolem 1 mm - DataMatrix10 x 10je široce používán v průmyslových odvětvích, jako je letectví, elektronika a zdravotnické prostředky, kde je prostor pro označení extrémně omezen.

Tato kompaktní velikost však přichází s přísnými omezeními. DataMatrix10 x 10může ukládat pouze několik znaků a vyžaduje přesnou kontrolu podmínek označování a skenování.

Tato příručka vysvětluje jeho velikost, limity kapacity a kdy je správnou volbou v reálných aplikacích.

Co je to DataMatrix 10 x 10? (definice a praktický význam)

DataMatrix10 x 10je 2D čárový kód složený z10 řádků x 10 sloupců (100 modulů)podle normy ECC 200.

Ačkoli se skládá ze 100 modulů, významná část tohoto prostoru je vyhrazena pro strukturální vzorce a opravu chyb. To ponechává jen minimální plochu pro skutečná data, což v zásadě definuje, jak se symbol používá v praxi.

Jinými slovy, the10 x 10formát neexistuje pro flexibilitu, ale proextrémní prostorové omezení.

Limity kapacity DataMatrix 10 x 10 (co můžete skutečně kódovat)

Jediným nejdůležitějším omezením je datová kapacita – a právě tady selže mnoho implementací.

Ačkoli symbol obsahuje 100 modulů, je k dispozici pouze malá část skutečných dat. Zbytek je vyhrazen pro:

• Vyhledávací vzor (hrana ve tvaru L)

• Časovací vzorec

• Oprava chyb (Reed-Solomon, přibližně 25%)

V důsledku toho je užitečné zatížení velmi omezené.

Praktické limity kapacity:

Podle specifikace ECC 200 je maximální kapacita10 x 10DataMatrix je:

•Číselné: 6 číslic

•Alfabetická číslice: 3 znaky

•Binární: 1 bajt

Klíčový pohled:

A10 x 10DataMatrix není „malý, ale flexibilní“.Přísně omezenéDokonce i jeden další znak donutí symbol k rozšíření.

Například pokus o kódování "1234567" automaticky vytvoří12 x 12 symbolůne10 x 10.

Fyzická velikost DataMatrix 10 x 10 (velikost modulu a klidná zóna)

Jakmile jsou data definována, další omezení je fyzická velikost.

Konečné rozměry závisí naX-rozměr (velikost modulu). Ve vysoce přesných systémech označování může dojít až k 0,1 mm.

Typické fyzické rozměry:

•Velikost matrice:určeno velikostí modulu (X-rozměr), není pevné

•Tichá zóna:alespoň 1 šířka modulu na každé straně

•Celkový požadovaný prostor:závisí na velikosti modulu a zahrnuje tichou zónu

Například při velikosti modulu 0,25 mm10 x 10DataMatrix by měl být přibližně 2,5 mm x 2,5 mm (kromě tiché zóny) a větší, pokud je zahrnuta tichá zóna.

Mnoho poruch označení není způsobeno chybami kódování, ale nedostatečnou klidnou zónou nebo špatným kontrastem kolem symbolu.

Porovnání velikosti DataMatrix (10 x 10 vs. větší symboly)

rozhodnout, zda10 x 10je vhodné, pomáhá ji porovnat s dalšími vrstvami velikosti.

Praktické pravidlo:Pokud jsou vaše data i mírně složitá, 10 x 10 obvykle není správnou volbou.

Kdy použít DataMatrix 10 x 10 (reálné průmyslové aplikace)

Vzhledem k svým omezením se tento symbol používá pouze ve velmi specifických scénářích.

1. PCB a mikroelektronika

Při výrobě PCB je dostupný označovací prostor extrémně omezen.Přizpůsobit se uvnitř a10 x 10symbol, výrobci častokomprimovat datové formáty (např. kódování base-36).

2. Lékařské nástroje a implantáty

Chirurgické nástroje musí přežít opakované sterilizační cykly.Etikety se rychle poškozují, takže je nutné trvalé označení.

A10 x 10DataMatrix umožňuje sledovatelnostbez ovlivnění použitelnosti nebo strukturální integrity.

3. Aerospace a přesné komponenty

V letectví musí být i malé části sledovatelné.Označení však nesmí složku oslabit.

To vytváří ideální použití pro ultra-malé symboly.

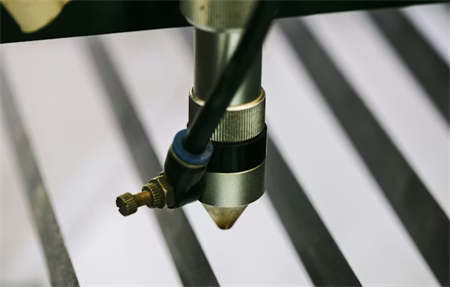

Přímé označování dílů (DPM): Proč se používá 10 x 10

Ve většině reálných případů DataMatrix10 x 10používá se vPřímé označování dílů (DPM).

Namísto tisku štítků se kód aplikuje přímo pomocí:

• Laserové označování

• Tečkové peening

• Chemické leptání

Výhodou je trvanlivost.Kompromisem je, žeČítelnost se stává mnohem obtížnější kontrolovat.

Výzvy čtitelnosti (a jak je řešit)

V tomto měřítku není vytváření kódu těžká část.Čtění je spolehlivé.

Mezi běžné problémy patří:

• Odraz na kovových povrchů

• Nízký kontrast po označení

• Nedostatečná definice modulu

Průmyslová řešení:

• Průmyslové vizuální systémy (ne spotřebitelské skenery)

•Dosvětlení pro snížení odrazů

• Optimalizované laserové parametry pro vysoký kontrast

Tyto jsou obvykle ověřeny podle norem kvality ISO DPM.

Jak správně vytvořit DataMatrix 10 x 10

Úspěšně vytvořit a10 x 10symbol:

1.Udržujte data extrémně krátká (doporučujeme 6 číslic nebo méně)

2.Použití kódového softwaru kompatibilního s ECC 200

3.Před označením ověřte velikost symbolu

4.Zkušební čitelnost za reálných podmínek

V praxi existuje mnohozdarma online 2D čárové kódy generátorykterý může rychle vytvořit DataMatrix 10 x 10. Proces je obvykle jednoduchý - stačí zadat data a nástroj automaticky vytvoří symbol.

Klíčové pravidlo:Pokud vaše data přirozeně nespadají do limitu, nemusíte je nutit - použijte místo toho větší symbol.

Závěr: Když je 10 x 10 správnou volbou

DataMatrix10 x 10není čárový kód všeobecného účelu, ale řešení pro extrémní omezení prostoru.

Při správném použití umožňuje sledovatelnost nejmenších komponentů. Když se používá nesprávně, často má za následek nečitelné kódy.

Nakonec závisí úspěch méně na generování symbolu a spíše na navrhování celého procesu označování a skenování kolem jeho omezení.

Časté otázky o DataMatrix 10 x 10

Otázka 1: Jaká je nejmenší velikost DataMatrix?

Nejmenší běžně používaná velikost ECC 200 DataMatrix je10 x 10.

Q2: Kolik dat může10 x 10Obchod DataMatrix?

Až 6 číslic nebo 3 alfanumerické znaky.

Q3: Mohou smartphony skenovat10 x 10kódy?

Některé smartphony mohou skenovat kódy DataMatrix, ale pro10 x 10symboly - zejména v DPM nebo nízkokontrastních podmínkách - spolehlivost skenování je často omezena.
