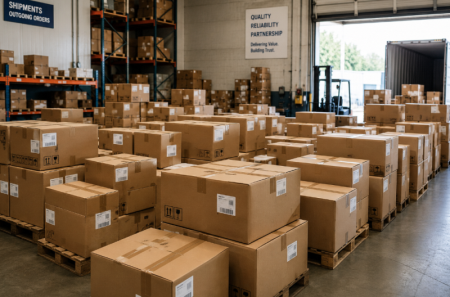

ITF-14 jeČárový kód GS1symbologie běžně používaná k identifikaci případů, kartonů a dalších skupin obchodních položek v distribučních prostředích. Je vhodný zejména pro přímý tisk na vlnité desky, kde velikost symbolu, nosné tyče, tiché zóny, kontrast a kvalita tisku ovlivňují výkon skenování.

Jedenonline Interleaved 2 z 5 generátormůže vytvořit obrázek čárového kódu, ale konečný tištěný symbol musí stále splňovat platné požadavky GS1 a obchodního partnera. Samotný vytvořený obrázek nepřidělujeGTINpotvrdit vlastnictví GTIN, ověřit hierarchii obalů nebo certifikovat kvalitu tisku.

Tato příručka vysvětluje ITF-14, jeho vztah k datům GTIN a klíčové požadavky na návrh pro spolehlivé skenování logistiky.

Jaký je rozdíl mezi daty GTIN a symbologií čárových kódů ITF-14?

GTIN a ITF-14 jsou vzájemně spojeny, ale nejsou vzájemně vyměnitelné.

GTIN je identifikační číslo produktu přiřazené obchodní položce. ITF-14 je symbologie čárového kódu používaná k kódování dat GTIN ve 14-číselném formátu.

Data: GTIN ve 14-číselném formátu

GTIN jednoznačně identifikuje konkrétní konfiguraci obchodní položky. Například případ 12 jednotek a případ 24 jednotek může vyžadovat různé přiřazení GTIN, pokud se jedná o různé obchodní položky pro účely objednávky, zásoby, dopravy nebo přijetí.

Množství je uloženo v hlavních údajích produktu. Nelze jej dekódovat přímo z číslic GTIN.

Nově přidělený GTIN-14 pro seskupení obchodních položek s pevným opatřením obvykle zahrnuje:

• Ukazovací číslice: Pro seskupení obchodních položek s pevným měřítkem lze použít číslice 1 až 8 k vytvoření odlišných GTIN-14 spojených se stejnou dětskou položkou. Číslo nedefinuje univerzální množství kartonu nebo úroveň obalu.

GS1 company prefix: Předvolba licencovaná organizaci odpovědné za přiřazení GTIN.

• Odkaz na položku: Odkaz přiřazený konkrétní konfiguraci obchodní položky.

• Kontrolní číslice: Poslední číslice vypočtená pomocí algoritmu GS1 Modulo 10.

ITF-14 vždy kóduje 14 číslic. Může kódovat přímo GTIN-14, nebo může kódovat GTIN-12 nebo GTIN-13 poté, co byl kratší GTIN nulový na 14-číselný formát.

Název: ITF-14

ITF-14 je implementace GS1 Interleaved 2 of 5 pro skupiny obchodních položek. Jedná se o pouze číselný lineární čárový kód běžně používaný na obalech a kartonech, které nejsou určeny pro skenování maloobchodních prodejních míst.

ITF-14 přenáší pouze data GTIN. Nemůže kódovat písmena, čísla šarže, sériová čísla, data vypršení platnosti nebo jiné proměnné atributy.

Pokud musí štítek obsahovat proměnné informace, použijteGS1-128. GS1-128 používá identifikátory aplikací k kódování GTIN spolu s daty, jako je číslo šarže nebo šarže, sériové číslo, datum výroby nebo datum vypršení platnosti.

Poznámka k dědické terminologii: Co s EAN-14?

"EAN-14" a ITF-14 odkazují na různé pojmy a "EAN-14" je starý termín, který se často objevuje ve starší dokumentaci čárových kódů.

V současných standardech GS1:

• Použijte GTIN-14 pro 14místné identifikační číslo obchodní položky (základní údaje).

• Používejte ITF-14 pro symbologii čárových kódů Interleaved 2 of 5 používanou na obalech a kartonech (tištěný symbol).

ITF-14 je symbol tištěného čárového kódu, zatímco GTIN-14 je data, která kóduje. ITF-14 může také kódovat GTIN-12 nebo GTIN-13 poté, co jsou formátovány na 14 číslic s předními nulami. Proto by EAN-14 neměl být považován za samostatný typ čárového kódu nebo přímou alternativu k ITF-14.

Jak se ITF-14 porovnává s GS1-128 a UPC-A?

Výběr správného čárového kódu závisí výhradně na označené položce a prostředí, kde bude skenována.

ITF-14 vs. UPC-A

UPC-A se používá především k kódování GTIN-12 pro maloobchodní aplikace v prodejních místech. Přestože symbol UPC-A může být skenován i v jiných nastaveních dodavatelského řetězce, obecně není preferovaným čárovým kódem pro přímý tisk na vlnitých přepravních obalech.

ITF-14 je běžně vybírán pro vnější pouzdra a kartony, protože je dobře vhodný pro tisk vlnitého materiálu a distribuční procesy mimo POS.

ITF-14 vs. GS1-128

Používejte ITF-14, pokud pouzdro nebo karton potřebuje pouze GTIN.

Používejte GS1-128, pokud musí být na logistickém štítku uveden GTIN spolu s dalšími informacemi, například:

• Číslo šarže nebo šarže

• Sériové číslo

• Datum výroby

• Nejlepší datum

• Datum uplynutí platnosti

• SSCC pro logistickou jednotku

Potřeba proměnných dat závisí na procesu sledovatelnosti, platných předpisech a požadavkech obchodního partnera.

Jaké jsou oficiální požadavky na klidnou zónu GS1 a velikost pro ITF-14?

Konečná velikost ITF-14 by měla být vybrána na základě metody tisku, materiálu kartonu, skenovacího prostředí a požadavků obchodního partnera.

Co jsou nosiče ITF-14?

Symboly ITF-14 používají nosiče pro podporu spolehlivého tisku a skenování. Při tisku přímo na vlnité kartony by měl být čárový kód uzavřen kompletní čtyřstrannou krabicí. To pomáhá vyrovnat tiskový tlak a snižuje riziko zkreslení šířky tyče během tiskových procesů.

Pro etikety a metody tisku na vyžádání se obvykle používají horní a dolní nosné tyče bez svislých stran. Nosicí tyče také pomáhají snížit riziko krátkých skenů nebo částečných čtení, když skener vstupuje nebo vystupuje přes horní nebo dolní část symbolu.

X-rozměr a výška tyče

X-rozměr je šířka nejužšího pruhu nebo prostoru v symbolu.

• Při 100% zvětšení je rozměr X 1,016 mm.

• Obecně povolený rozsah X-rozměrů je 0,495 mm až 1,016 mm.

• Výška tyče by měla zůstat 31,75 mm.

Pro přímý tisk na vlnité kartony, zejména v automatizovaném distribučním prostředí, použijte, pokud je to možné, rozměr X nejméně 0,635 mm. Menší symboly mohou být vhodné pro etikety nebo kvalitní substráty, ale neměly by se považovat za vhodné pro přímý vlnitý tisk.

Větší symboly v rámci povoleného rozsahu obecně poskytují větší toleranci pro rozšíření inkoustu, variace tisku a požadavky na vzdálenost skenování.

Tiché zóny

Tichá zóna je čistá oblast hned vlevo a vpravo od čárového kódu. Umožňuje skeneru identifikovat, kde symbol začíná a končí.

Udržujte na obou stranách klidnou zónu nejméně 10 krát větší než rozměr X (10X).

• Při 100% zvětšení se to rovná 10,16 mm (0,40 palce) na obou stranách.

• Do tichých zón neukládejte text, grafiku, kartonové záhyby, pásku ani jiné značky.
